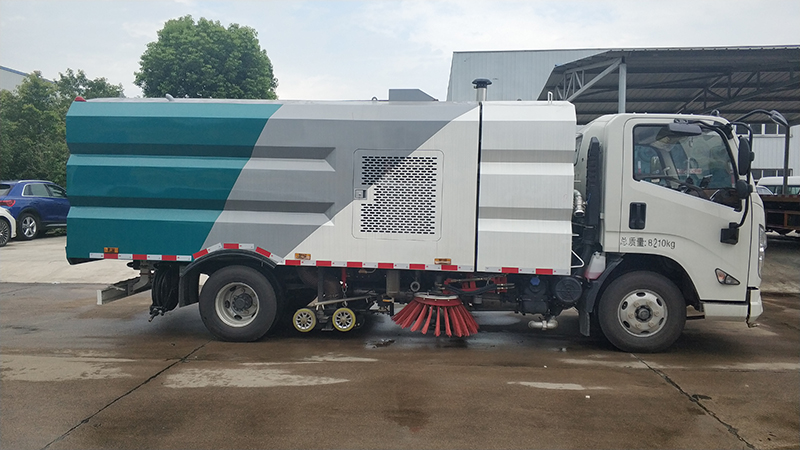

華通牌HCQ5083TXSJX6型洗掃車洗掃車采用國五汽車底盤改裝，加裝副發動機、風機、高壓水泵、清水箱、垃圾箱、左右立掃、帶噴水桿的寬吸嘴、低壓沖洗系統、掃盤降塵系統、液壓系統、專用裝置電控系統和副車架等改裝而成。副發動機驅動風機和高壓水泵，副發動采用康明斯140馬力柴油發動機。風機用 5.3高壓離心風機,效率高、風量大，**高風量達2000m³/h。高壓水泵采用品孚型柱塞柱，流量合適，壓力高，允許**高壓力達10MPa，清水箱充分利用了車載空間，容積大，容積達4m³。垃圾箱采用單層不銹鋼結構，傾翻卸料，帶高液位報**保護裝置和自潔裝置。自潔裝置可在垃圾箱卸料時幫助卸料，清洗垃圾箱內部。左右立掃為單掃盤，減少了掃刷數量和掃刷消耗量，能降低使用成本。左右立掃分開**，可實現左、右全掃等作業模式。寬吸嘴的吸口寬度達到2100mm，確保作業總寬度大于2.8mm。4個高度可調的吸嘴輪，能方面調整和保證吸嘴與路面間的合理間隙。吸嘴內高有噴水桿，盡可能多地將高壓洗滌噴嘴布置在吸嘴內部，不但清洗效果好，還能**大限度減少高壓水氣流沖起污物產生的二次污染。左右噴水桿安裝在吸嘴上，隨吸嘴升降，結構簡單緊湊，保證噴水桿的離地高度固定不變，達到**佳清洗效果。開式液壓系統驅動左右立掃升降、左右掃盤旋轉、吸嘴升降、垃圾箱后門開閉、垃圾箱傾翻復位等機械動作。底盤變速箱側取力器驅動低壓水泵，實現灑水車的低壓沖洗功能。專用工作裝置電控系統采用PLC智能化**，一鍵式作業起動和停機操作。

華通牌HCQ5083TXSJX6洗掃車具有路面清洗、路面清掃路緣和路緣石立面洗刷、低壓沖洗、噴霧除塵等多功能。有“全洗掃”、 “左洗掃”、 “右洗掃”、 “全掃”、 多種作業模式可選擇。選擇“全洗掃”模式清洗廣場和路面，清洗效率高效果好，洗凈率達90%以上。選擇“左洗掃”或“右洗掃”模式清洗路面和路緣 。需要進行路面清掃或路面保潔作業時，可選擇掃路模式。需要噴霧除塵時，可開啟噴霧裝置，進行噴霧除塵作業。可以像灑水車一樣對路面進行低壓沖洗作業。

華通牌HCQ5083TXSJX6洗掃車適用于城市道路、高速公路、廣場、機場、碼頭、遂道、橋梁、隔離墻避、路緣和路緣石立面的機械化清洗、清掃、噴霧降塵等清潔作業。

1、軸距(3815）型國五二類底盤，駕駛室?guī)胺较蛑Γ鋫浣?52匹馬力發動機，輕量化，超靜音，低油耗。

2、副發動機采用性能強勁的康機140馬力發動機。

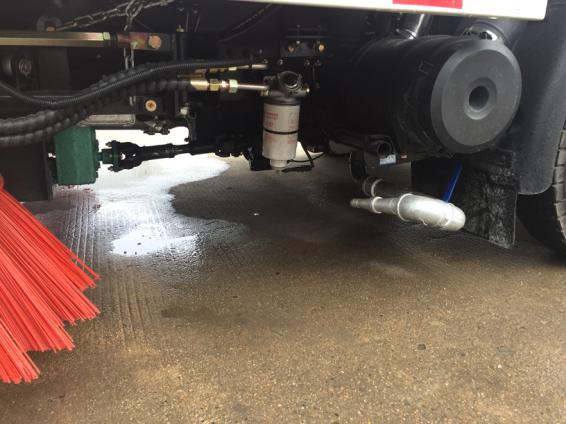

3、離合器采用湖北銀航自動離合器驅動風機和高壓水泵，減少風機啟動和停止時對發動機的沖擊。離合器在使用過程中具有高度耐磨、使用壽命長、低噪音、低油耗量和節省成本的優點。

4、采用洛陽上市公司，北玻臺信大功率耐磨免維護離心風機，無噪音，效率高風量大，使用壽命長。

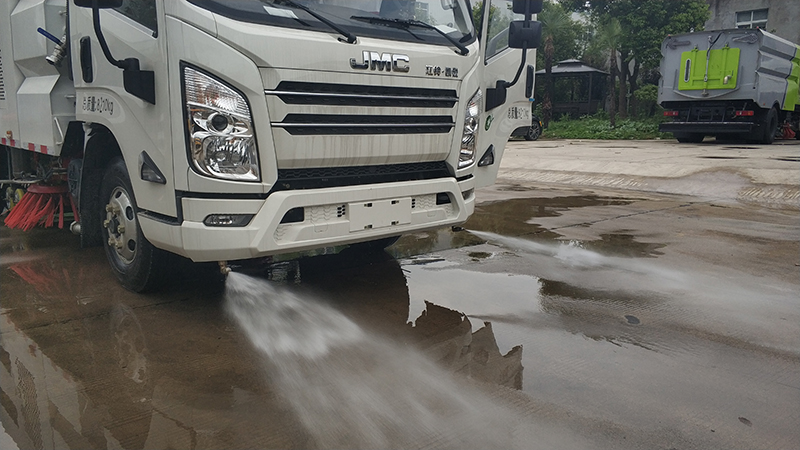

5、高壓水泵采用德國高壓水泵（前沖/側噴/中噴/后噴霧/沖洗水**/垃圾箱自潔裝置），流量合適，壓力高，允許**高壓力達到10MPa。

6、清水箱充分利用了車載空間，容量大，容積達4m3，內置水位報**器，水箱內部做防腐，防銹，防毒處理，使水泵運行更安全，保障了清掃的效率。

7、垃圾箱采用雙層內膽不銹鋼結構，內部加裝過濾網板，能有效地防止樹葉、塑料袋之類的輕飄物堵塞風口及灰塵的排出。內置污水報**系統，通過后門處污水閥方便的將污水排**下水道，**大限度的利用了垃圾箱裝載垃圾的空間。廂體采用傾翻卸料，帶高壓沖洗自潔裝置。

8、自潔裝置可在垃圾箱卸料時幫助卸料，清洗垃圾箱內部。

9、左右立掃為單掃盤，減少了掃刷的數量和掃刷消耗量，能降低使用成本。掃刷上加裝噴水裝置，用于噴霧降塵。左右立掃分開**，可實現右掃和全掃等不同的作業模式。

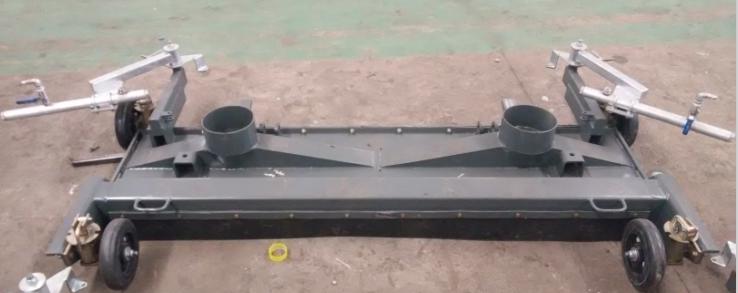

10、寬吸嘴的吸口寬度達到1800mm，確保作業總寬度大于2.8m。4個高度可調的吸嘴輪，能方便調整和保證吸嘴與路面間合理間隙，從而達到更好的吸污效果，吸污效率更高。

11、吸盤內有噴水桿，高壓洗滌噴嘴布置在吸盤內部，不但清洗效果好，還能**大限度減少高壓水氣流沖起污物產生的二次污染。左右噴桿安裝在吸盤上，隨吸盤升降，結構簡單緊湊，保證噴水桿的離地高度固定不變，達到**佳清洗效果。

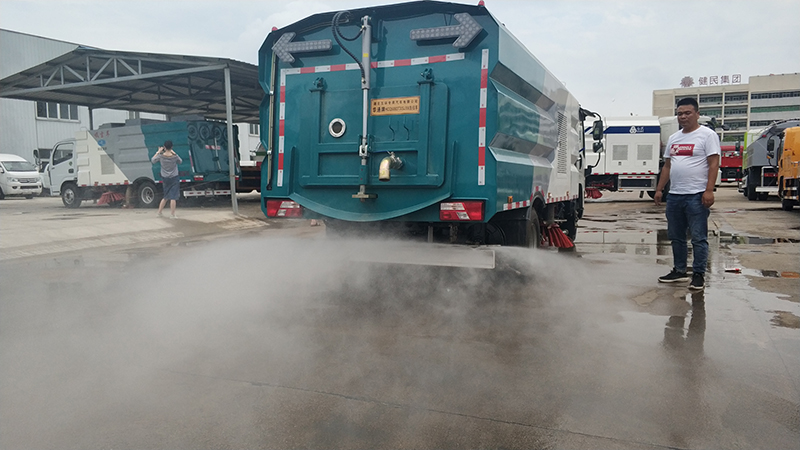

12、車廂尾部帶可調節的霧狀噴水桿，在節約水的同時消除二次污染及美化路面的效果。

13、掃盤擺線馬達采用美國伊頓原裝進口，使用壽命長穩定可靠，故障率低。

14、液壓管路采用德國標準技術密封結構形式，抗震動性能好，密封可靠性高，可實現無泄漏的密封效果。

15、采用海普瑞斯液壓電磁閥，關鍵電控元件采用德國西門子電器開關，可靠性高，使用壽命長。

17、液壓元件采用集成疊加設計，駕駛室電液集中**，操作方便。

18、加裝手動泵應急系統，在副發動機停止的狀態下也能舉升垃圾箱，便于維護保養。

19、后部采用LED箭頭燈**示燈，保證行車作業安全。

20、非不銹鋼件經電泳防銹處理，經久耐用。

21、副架承重梁用截面長160mm寬80mm厚10mm的方鋼焊接而成，保障了整車安全性，讓車輛行駛更安全。

22、外觀造型電腦設計，高位側裙，曲面過渡，整體協調勻稱。達到低油耗，低噪音，流線型外觀設計。

23、該車輛可根據客戶需求裝配雪鏟，升降平臺，高炮。充分利用空間，實現一車多用。

整車性能與結構參數表

表2主要部件型式與參數
